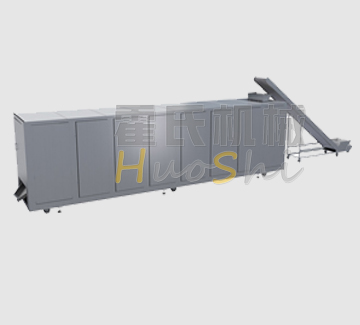

帶式烘干機

　　工作原理

　　物料由加料器均勻地鋪在網帶上，網帶采用12-60目不銹鋼絲網。由傳動裝置拖動在干燥機內移動。干燥機由若干單元組成，每一單元熱風獨立循環，部分尾氣由專門排濕風機排出，廢氣由調節閥控制，熱氣由下往上或由上往下穿過鋪在網帶上的物料，加熱干燥并帶走水分。網帶緩慢移動，運行速度可根據物料溫度自由調節，干燥后的成品連續落入收料器中。上下循環單元根據用戶需要可靈活配備，單元數量可根據需要選取。

　　加熱過程中，熱風成噴射流吹向網帶，穿過物料層，完成熱量與質量傳遞的過程，風管與風機入口相連。大部分氣體循環，一部分溫度較低含濕量較大的氣體作為廢氣經排濕管、調節閥、排濕風機排出。

　　結構形式

　　(1)單級帶式干燥機：被干燥物料由進料端經加料裝置被均勻分布到輸帶上。輸送帶通常用穿孔的不銹鋼薄板制成，由電機經變速箱帶動，可以調速。干燥機箱體內通常分隔成幾個單元，以便獨立控制運行參數，優化操作。干燥段之間有一隔離段，在此無干燥介質循環。

　　(2)多級帶式干燥機：多級帶干燥實質上是由數臺單級帶干機串聯組成，其操作原理與單級帶干機相同。

　　(3)多層帶式干燥機：多層帶干機常用于干燥速度要求較低、干燥時間較長，在整個干燥過程中工藝操作條件能保持恒定的場合。層間設置隔板以組織干燥介質的定向流動，使物料干燥均勻。多層帶干機占地少，結構簡單，廣泛使用于干燥谷物類物料。但由于操作中要多次裝料和卸料，因此不適用于干燥易粘著輸送帶及不允許碎裂的物料。

　　(4)沖擊式帶式干燥機：沖擊式帶干機適用于干燥織物、煙葉、基材的表面涂層及其他薄片狀物料。沖擊式帶機通常由兩條輸送帶組成。沖擊式帶機可分隔成單元段進行獨立控制。干燥介質增濕后，部分排出，另部分返回?fù)饺胄迈r干燥介質后再行循環。

　　應用范圍

　　用于透氣性較好的片狀、條狀、顆粒狀物料的干燥，對于脫水蔬菜、中藥飲片等含水率高、而物料溫度不允許高的物料尤為合適;該系列干燥機具有干燥速度快、蒸發強度高、產品質量好的優點。對于脫水濾餅的膏狀物料，需經造粒或制成棒狀后亦可干燥。
